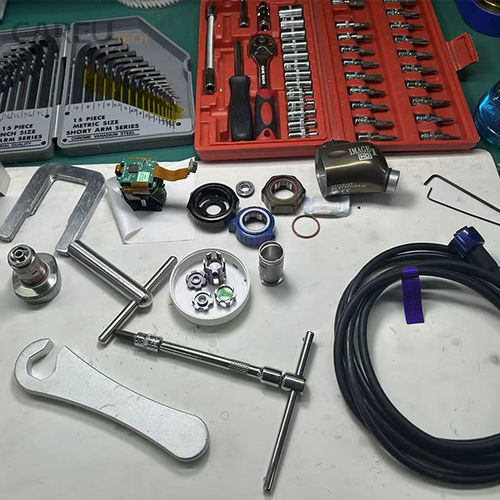

Processo di smontaggio della testa della telecamera Storz 22220055 H3-Z

Procedura generale di smontaggio

I passaggi esatti possono variare leggermente, ma questa e' la procedura standard per la maggior parte delle teste endoscopiche rigide come l'H3-Z.

Fase 1: ispezione esterna e preparazione

1. Ispezionare fisicamente la testa della telecamera per eventuali danni esterni evidenti.

2. Prendi foto ad ogni passo.Questo e' il tuo riferimento per il rimontaggio.

3. Posizionate la testa della fotocamera sul tappeto ESD e attaccate la cinghia al polso.

4. Rimuovere la testa della fotocamera dal cavo di connessione (se si tratta di un progetto modulare).

Fase 2: Rimozione della conchiglia esterna/cassa

1. Trova e rimuovi le piccole viti all'esterno della testa della fotocamera, spesso nascoste sotto adesivi di garanzia o maniglie di gomma.Peeling questi adesivi annullerà la garanzia.

2. L'alloggiamento è costituito in genere da due metà di conchiglie.Non usare utensili metallicimentre scavano il rivestimento in alluminio.

3. Una volta separato il guscio, avrai accesso al principale impianto interno.

Fase 3: Disconnessione dei componenti interni

1. Ora vedrete la scheda di circuito stampato principale (PCB), il blocco sensore e il connettore di guida luminosa.

2. Prima di rimuovere qualcosa, notate l'orientamento e il posizionamento di tutti i componenti.

3. Sganciate con attenzione i cavi a nastro, che spesso hanno un piccolo lucchetto di blocco che deve essere ribaltato prima di poterli togliere.

4. Nota e disconnetti qualsiasi altra cintura di cablaggio.

Passo 4: Accesso al sensore e all'ottica

1. Il sensore è di solito collocato in un blocco metallico separato attaccato al PCB principale o alla custodia anteriore.

2. Sgomberare il blocco sensore dal supporto.

3. L'obiettivo anteriore è probabilmente sigillato all'interno dell'estremità distale della testa della fotocamera.

Fase 5: pulizia (se del caso)

• Lenti anteriore:Se la lente anteriore è sporca, pulirla delicatamente prima con un soffio di aria compressa.applicare una piccola goccia di detergente per lenti su un panno di microfibra e pulire delicatamente la lente in un movimento circolare dal centro verso l' esterno.Non applicare mai liquido direttamente sulla lente.

• Sensore: Estrema cautela!Il sensore è fragile. Utilizzare un tampone di pulizia dedicato al sensore progettato per le sue dimensioni. Applicare una goccia di liquido di pulizia del sensore sul tampone e pulire il sensore in un solo passaggio liscio. Non strofinare.

• Ottica interna:In genere non è consigliabile smontare l'assemblaggio interno del prisma. Se all'interno c'è polvere, l'uso di un flusso molto delicato di aria compressa è il metodo più sicuro.
